Movable Type 4 のテンプレート構造(その2:MTInclude に着目したテンプレート関係図)

Movable Type 4 のテンプレート構造(その2:MTInclude に着目したテンプレート関係図)

Posted at June 12,2007 1:33 AM
Tag:[MovableType, Template]

「Movable Type 4 のテンプレート構造」の続きです。

繰り返しになりますが、このバージョンでは Movable Type 3 と比較して、テンプレートの構造が大幅に変更されています。これまでは各テンプレートが生成されるページやアーカイブ単位に分割されていたのに対し、Movable Type 4 は「部品」という観点で分割されています。

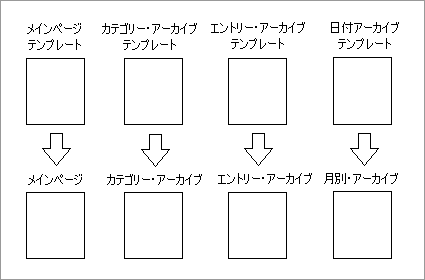

下は Movable Type 3 までのテンプレートと生成されるページの関係です。テンプレートと生成ページは1:1の関係です。

Movable Type 3 のテンプレートと生成されるページの関係

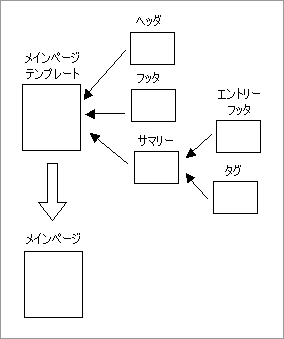

Movable Type 4 のメイン・ページは、下記のように複数のテンプレートから生成され、1:n の関係になりました。

Movable Type 4 のテンプレートと生成されるページの関係(メイン・ページ)

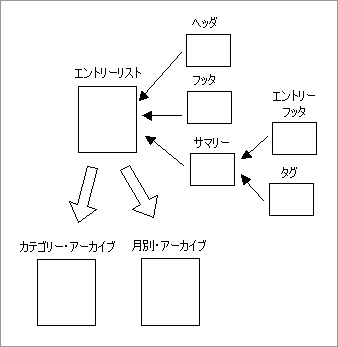

さらにアーカイブ・ページでは、複数の部品を読み込んだ元テンプレート(エントリーリスト)から複数の種類のページを生成でき、n:m の関係になっています。

Movable Type 3 のテンプレートと生成されるページの関係(アーカイブ・ページ)

ベータ版を使い始めてからテンプレート編集画面をクリックし回ってますが、全体のテンプレート構成がどうなっているとか、どれとどれが関係しているとか、見通しが良くありません。そういう訳で、MTInclude だけに着目したテンプレートの関係図を作成してみました(これがこのエントリーのメインです)。

下の図をクリックすると拡大されます。

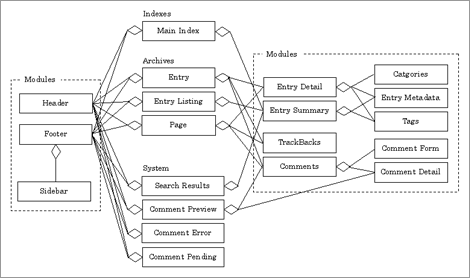

MTInclude の関係図

MTInclude 以外の関係(CSSやRSSとの関連や MTSetVar/MTGetVar 等)は一切排除しています。

図について補足すると、ひし形のマークは、その線の先にあるモジュールを MTInclude で読み込んでいることを指しています。ヘッダとフッタがすべての元テンプレートで読み込んでいるのが分かりやすい例です。
拡大した図はドラッグできます。下の表と対応させると多少分かりやすいかもしれません。

グループ名称備考
IndexesMain Indexメイン・ページ
ArchivesEntryエントリー・アーカイブページ
Entry Listing他のアーカイブページのエントリーリスト
Pageページ
ModulesEntry Detailエントリー本文/追記/カテゴリー/タグ
Entry Summaryエントリー本文/追記へのリンク/タグ
Entry Metadata投稿者情報
Commentsコメント/コメントフォーム
Comment Detailコメント本文/コメント投稿者情報
Comment Formコメントフォーム
Categoriesカテゴリー情報
Footerページフッタ
Headerページヘッダ
Sidebarサイドバー
Tagsエントリー・タグ情報
TrackBacksトラックバックURL/トラックバック
SystemComment Previewコメント・プレビュー
Comment Errorコメント・エラー
Search Results検索結果
Comment Pendingコメント保留
